冷卻水塔是一種將水冷卻的裝置，冷卻水塔中的水，在風機的帶動下，快速通過蜂窩球，使水溫下降，達到冷卻制冰系統(tǒng)的作用，以保障制冰機穩(wěn)定運行。冷卻水塔由塔體和風機組成，通常冷卻水塔安裝在通風處，如屋頂。

一、塔體組裝

塔體主要由蜂窩球、灑水管、塔體外罩構(gòu)成，安裝步驟如下：

1.組裝蜂窩球：打開冷卻水塔配件包，圖②依次安裝蜂窩球支架，安裝進水管，并用PVC膠做好防水處理。安裝好的支架如圖③示，在把蜂窩球放在支架上面，參照圖①-④。

2.組裝灑水管：把灑水管支架安裝在水管出口，鎖好螺絲，把四根噴水管安裝在支架上，注意：水管孔朝下偏右15度左右，參照圖⑤。

3.組裝塔體外罩：把四片塔體外罩依次安裝在塔身，并用螺絲鎖牢固，參照圖⑥⑦。

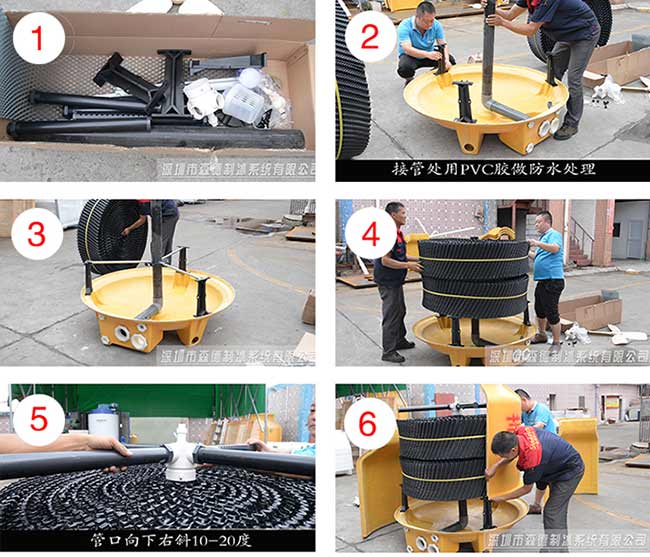

冷卻塔體安裝示意圖

二、安裝風機

風機主要由三角支架、電機、葉片組成，安裝步驟如下：

1.安裝三角支架：用螺絲把三角支架鎖牢固，參照圖⑧。

2.電機安裝：先卸下電機螺絲，把三角支架固定在電機上，并螺絲鎖牢固，參照圖⑨。

3.安裝葉片：把葉片放入電機軸心，注意葉片方向，最后鎖死固定，參照圖⑨。

4安裝風機：把組裝好的風機，放入塔體頂部，然后用手電鉆打孔，鎖好螺絲，安裝基本完成。

冷卻水塔風機安裝步驟

三、安裝浮球閥、擋水板

1.安裝浮球閥，過濾罩，參照圖11。

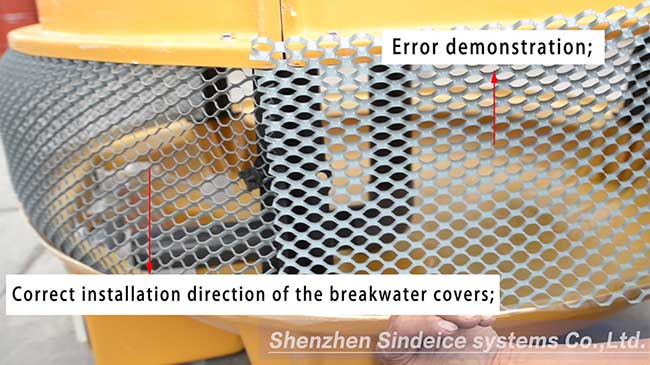

2.安裝擋水板：為防止冷卻水不外泄，擋水板必不可少。沒有擋水板不但造成水資源浪費，且會影響冷卻水效果，從而影響制冰機的產(chǎn)量和運行安全，正確安裝擋水板不可忽視。下圖左邊為正確安裝方向，右邊為錯誤安裝方向，此安裝方向不能阻擋水外泄。

水塔擋水板正確安裝方法
